Molding tal-injezzjoni tad-Djar tal-plastik tad-dwana

1.Ħarsa ġenerali tal-proġett

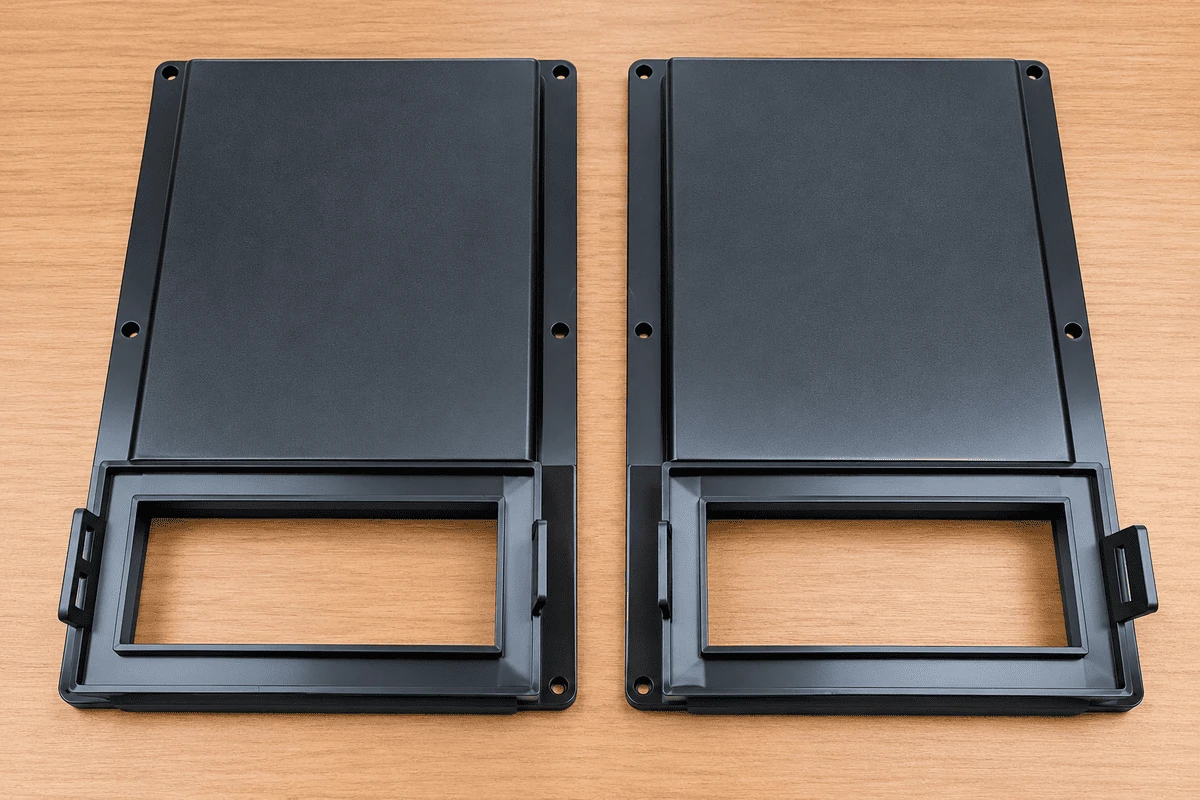

2.Ġeometrija tad-Djar tal-plastik

 • Il-wiċċ estern kbir huwa l-wiċċ viżibbli dominanti tad-djar. Huwa interrott minn toqob tal-immuntar tal-perimetru u transizzjoni minquxa lejn il-ftuħ rettangolari. Dawn it-tranżizzjonijiet jinfluwenzaw il-pożizzjoni tal-linja tal-firda u l-ammont ta 'azzar tal-moffa meħtieġ madwar il-ftuħ. L-għodda għandha wkoll tirriproduċi l-karatteristiċi tal-qfil tal-ġenb mingħajr ma ssirilhom ħsara waqt id-demolding.



 • Il-ftuħ jeħtieġ profil tat-tarf konsistenti u appoġġ suffiċjenti tal-azzar fil-kavità u l-qalba tal-madwar. Transizzjonijiet qawwija, projezzjonijiet rqiqa tal-azzar u bidliet f'daqqa fil-wiċċ tal-iffurmar huma tħassib potenzjali dwar il-manutenzjoni tal-għodda. Il-ġeometrija tal-parti għandha għalhekk tiġi kkontrollata bħala assemblaġġ sħiħ: kwalunkwe aġġustament magħmul għall-kostruzzjoni tal-moffa xorta għandu jippreserva l-ispazju u l-ingaġġ tal-housing mal-komponent tat-tgħammir tiegħu.



 • Ir-reġjun tal-pannell ċatt għandu jiġi evalwat għad-distribuzzjoni tal-ħxuna, sink, warpage u konċentrazzjoni tal-istress lokali. Wiċċ iffurmat viżwalment ċatt ma jiggarantixxix flatness dimensjonali taħt il-kundizzjonijiet kollha tal-iffurmar. Il-pożizzjoni tal-bieb, ir-rispons tal-ippakkjar, it-tqassim tat-tkessiħ u t-tnaqqis tal-materjal kollha jaffettwaw il-forma lesta. L-ebda tolleranza tal-flatness jew valur tal-ħxuna tal-ħajt ma huma assenjati hawn minħabba li l-immaġini forniti ma jipprovdux speċifikazzjoni dimensjonali kkontrollata.



Reviżjoni 3.DFM: Linja tal-firda, Slider u Kundizzjoni tal-Azzar

4.Disinn tal-Moffa u Kostruzzjoni ta' Azzjoni tal-Ġenb

Ir-ritratti tal-moffa juru assemblaġġ komplut tal-għodda bil-ġnub tal-qalba u tal-kavità. Madwar il-ftuħ iffurmat, l-għodda tuża karatteristiċi tal-azzar bil-makna li għandhom jallinjaw meta l-moffa tagħlaq. Il-komponenti tal-gwida, l-uċuħ tal-lokalizzazzjoni u l-mekkaniżmi li jiċċaqilqu huma viżibbli fir-ritratti. Id-disinn tal-għodda għandu jżomm reġistrazzjoni ripetibbli bejn dawn l-elementi filwaqt li jħalli aċċess suffiċjenti għat-twaħħil u l-manutenzjoni.



Karatteristiċi ta 'azzjoni tal-ġenb jintroduċu interfaces addizzjonali meta mqabbla ma' moffa straight-pull. Is-slajder għandu jilħaq il-pożizzjoni magħluqa għal kollox tiegħu qabel l-injezzjoni, jibqa' sostnut waqt il-pressjoni tal-kavità u jinġibed lura biżżejjed biex il-karatteristika iffurmata tiċċara. L-uċuħ ta 'għeluq jeħtieġu twaħħil ikkontrollat, minħabba li tneħħija eċċessiva tista' tikkawża flash filwaqt li interferenza eċċessiva tista 'tipproduċi xedd jew tiġr. Il-mogħdija tar-rilaxx għandha wkoll tevita li tkaxkir kontra l-akkomodazzjoni PA66 wara li tiftaħ il-moffa prinċipali.



L-ejection għandha tiġi kkunsidrata flimkien mal-irtirar tal-azzjoni sekondarji. L-akkomodazzjoni tinkludi panel wiesa 'u diversi karatteristiċi lokali; it-tqassim tal-ejector għandu jqassam il-forza tar-rilaxx mingħajr ma jikkonċentraha fuq ħajt irqiq jew it-tarf tal-ftuħ. Il-postijiet eżatti ta 'l-ejector mhumiex iddikjarati fid-dokumenti, għalhekk id-diskussjoni hawn tindirizza l-kontrolli ta' inġinerija meħtieġa aktar milli titlob sekwenza ta 'ejection partikolari.



Ritratti tal-għodda u ħardwer

Is-sett tar-ritratti jiddokumenta wkoll il-pjanċi esterni tal-moffa, l-interfaces tal-immuntar u tagħmir relatat mal-hot-runner tad-ditta YUDO. Dawn huma referenzi utli għall-kostruzzjoni u l-assemblaġġ tal-moffa, iżda r-ritratti waħedhom ma jistabbilixxux għadd ikkonfermat ta 'gate, tqassim ta' ċirkwit hot-runner jew ċiklu tal-iffurmar tal-produzzjoni. Tali dettalji għandhom jittieħdu mid-disinn finali tal-moffa u r-rekords tal-prova meta disponibbli.

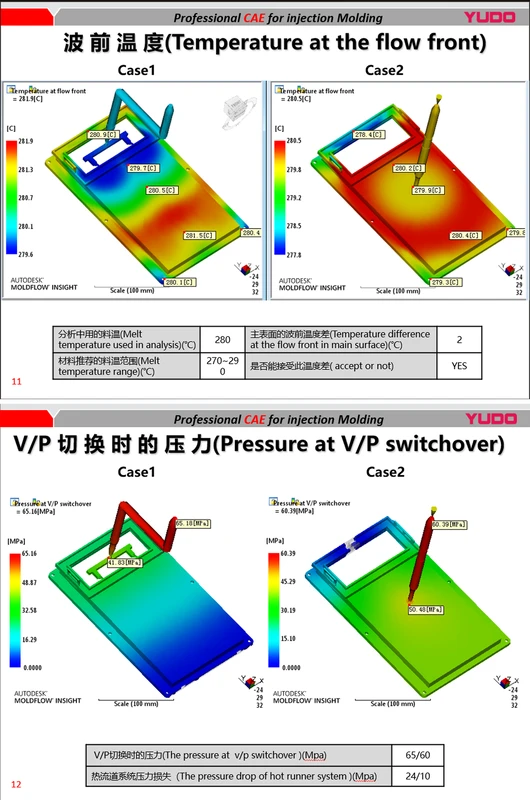

5.Moldflow Reviżjoni: Flow-Front Temperatura

Reviżjoni 6.Moldflow: Pressjoni tal-Qlib V/P

Is-simulazzjoni fornita tirrapporta pressjoni f'bidla V/P ta' 65.16 MPa għall-Każ 1 u 60.39 MPa għall-Każ 2. Każ 2 għalhekk juri pressjoni ta' bidla mmudellata aktar baxxa b'4.77 MPa taħt il-kundizzjonijiet użati għall-analiżi. Id-dokument jelenka wkoll telf ta 'pressjoni hot-runner ta' 24 MPa u 10 MPa għaż-żewġ każijiet. Dawn ir-riżultati jissuġġerixxu li l-arranġament alternattiv ibiddel id-domanda tal-pressjoni fis-sistema tal-mili.



Produzzjoni ta' simulazzjoni	Każ 1 / Każ 2
Temperatura massima ta 'quddiem tal-fluss	281.9 grad / 280.5 grad
Pressjoni fil-bidla V/P	65.16 MPa / 60.39 MPa

Qasgħa tal-pressjoni hot-runner 24 MPa / 10 MPa

Analiżi tat-temperatura tat-tidwib

280 grad / 280 grad



Il-pressjoni mbassra aktar baxxa fil-Każ 2 hija rilevanti għall-evalwazzjoni tal-bieb u tar-runner, iżda l-aħjar konfigurazzjoni ma tistax tintgħażel mill-pressjoni biss. Il-post tal-vestige tal-bieb, ir-rekwiżiti kosmetiċi, il-pożizzjonijiet tal-linja tal-weldjatura, il-qbid tal-arja, l-imġieba tal-ippakkjar u l-istabbiltà dimensjonali għandhom jiġu riveduti qabel ma d-disinn tal-għodda jiġi ffriżat. L-immaġni pprovduta ma turix l-analiżi downstream kollha, għalhekk ma ssir l-ebda talba mhux sostnuta dwar warpage, distribuzzjoni ta 'jinxtorob jew approvazzjoni finali tal-bieb.



Għall-validazzjoni tal-produzzjoni, is-suppożizzjonijiet CAE għandhom jitqabblu mat-tnixxif attwali tal-materjal, it-temperatura tat-tidwib, it-temperatura tal-moffa, il-ħin tal-mili, il-pressjoni tal-injezzjoni u d-dimensjonijiet tal-parti mkejla. Diskrepanza bejn il-mudell tal-mili simulat u osservat jista' jindika differenzi fil-kundizzjonijiet tal-proċess, l-imġiba tal-materjal jew il-ġeometrija tal-għodda.



7.PA66 Tieqa tal-Għażla tal-Materjal u tal-Proċess

Ir-reżina kkonfermata għal dan il-proġett hija POLIMID A SG NATURALE, grad tal-iffurmar tal-injezzjoni PA66 ta 'viskożità standard. Skont il-folja tad-dejta tal-manifattur fornuta, id-densità tagħha hija 1.14 g/cm³, il-punt tat-tidwib huwa 260 grad u t-tnaqqis tipiku medju tal-moffa huwa 1.4-1.8%. L-istess folja tagħti saħħa tensili b'rendiment ta '85 MPa u modulu tensili ta' 3,000 MPa. Dawn il-valuri huma proprjetajiet ta' referenza tal-grad; mhumiex riżultati ta' testijiet ta' tensjoni li saru fuq din id-djar.



Proprjetà tal-fornitur PA66	Valur tipiku jew rakkomandat
Densità	1.14 g/ċm³
Punt tat-tidwib	260 grad
Tinxtorob medju tal-moffa	1.4–1.8%
Saħħa tat-tensjoni fil-produzzjoni	85 MPa
Modulu tat-tensjoni	3,000 MPa
Rakkomandazzjoni tat-tnixxif	Mill-inqas 3 sigħat f'90-100 grad
Rakkomandazzjoni tat-temperatura tad-dewweb	260–285 grad
Rakkomandazzjoni tat-temperatura tal-moffa	70-90 grad



L-ipproċessar PA66 jeħtieġ kontroll tal-umdità. Il-fornitur jirrakkomanda t-tnixxif għal mill-inqas tliet sigħat f'90-100 grad qabel l-iffurmar. Il-medda rakkomandata tat-temperatura tat-tidwib hija 260-285 grad u l-firxa tat-temperatura tal-moffa hija 70-90 grad. Dawn huma punti tat-tluq għall-iżvilupp tal-proċess, mhux rekord tas-settings eżatti tal-magni użati għall-manifattura tal-partijiet fotografati. Is-settings attwali jiddependu fuq il-kapaċità tal-magna, il-konfigurazzjoni tar-runner, il-ħxuna tal-parti u r-rispons tal-mili.



Il-firxa ta 'jinxtorob tal-fornitur għandha tiġi kkunsidrata waqt l-iżvilupp tad-daqs tal-kavità, iżda persentaġġ wieħed ma jistax jiddeskrivi b'mod affidabbli kull direzzjoni ta' akkomodazzjoni b'fetħa, kustilji u karatteristiċi tal-ġenb. Il-pressjoni tal-ippakkjar, il-ħxuna tal-ħajt lokali u d-differenzi tat-tkessiħ jistgħu joħolqu bidliet dimensjonali mhux uniformi. L-approċċ korrett huwa li tqabbel kampjuni ffurmati mat-tpinġija approvata, tirrevedi devjazzjonijiet skont il-karatteristika u taġġusta l-kundizzjonijiet tal-proċess jew l-għodda biss wara li tidentifika l-kawża.



L-iskeda tad-dejta tal-materjal tgħid ukoll li l-użu tal-ikel jew mediku m'għandux jiġi preżunt mingħajr approvazzjoni speċifika. L-ebda applikazzjoni bħal din hija mitluba għal din id-djar. Bl-istess mod, id-dejta tal-materjal waħedha ma tistabbilixxix klassifikazzjoni tal-fjamma tal-parti lesta, rekwiżit ta 'reżistenza kimika jew prestazzjoni fit-tul fl-ambjent tal-użu aħħari tal-klijent.



8.Referenza ta 'l-Azzar u Spezzjoni ta' Trattament tas-Sħana

Il-proġett jinkludi folja teknika għall-azzar moffa SWG 1.2767. Din ir-referenza tista' tintuża biex tirrevedi l-proprjetajiet ġenerali tal-azzar u l-materjal tal-għodda maħsub. Rapport separat tat-trattament tas-sħana jidentifika l-biċċiet tax-xogħol spezzjonati bħala grad 2343, mhux 1.2767. Iż-żewġ dokumenti għalhekk m'għandhomx jingħaqdu f'ċertifikazzjoni materjali waħda jew jintużaw biex jiddikjaraw li l-ebusija mkejla tapplika għal kull komponent 1.2767 fil-moffa.





Għaż-żewġ biċċiet tax-xogħol spezzjonati, ir-rapport tat-trattament bis-sħana jispeċifika HRC 50–52 u jirreġistra valuri ta' ebusija mkejla fil-medda HRC 50.4–51.6, immarkati aċċettabbli fuq ir-rapport. Jirreġistra wkoll madwar 0.1 mm deformazzjoni għall-oġġetti spezzjonati. Dawn huma riżultati għall-biċċiet tax-xogħol identifikati f'dak ir-rapport, mhux dikjarazzjoni ta 'aċċettazzjoni tal-moffa universali. It-traċċabilità tal-materjal għandha tgħaqqad kull ċertifikat u rekord ta 'spezzjoni mal-komponent korrispondenti tiegħu.



9.Machine Interface u Installazzjoni tal-Mould

10.Tool Prova, Spezzjoni u Kontroll tal-Produzzjoni

L-ewwel prova prattika għal din id-djar għandha tistabbilixxi tieqa ta 'mili stabbli qabel ma jiġu kkunsidrati korrezzjonijiet dimensjonali. It-tim għandu jiċċekkja l-mili komplut madwar il-ftuħ rettangolari, reġjuni viżibbli tal-weldjatura jew maħdumin, flash fil-linja tal-firda u l-għeluq tas-slajder, u rilaxx tal-karatteristiċi tal-qfil tal-ġenb. Il-kundizzjoni tal-panel wiesa 'għandha tiġi riveduta għal sink, distorsjoni u marki tal-immaniġġjar.



L-ispezzjoni għandha ssegwi t-tpinġija approvata mill-klijent. Karatteristiċi prijoritarji x'aktarx jinkludu postijiet tat-toqob tal-immuntar, dimensjonijiet tal-ftuħ, envelop ġenerali, uċuħ tat-tgħammir lokali u l-ġeometrija tal-karatteristiċi tal-qfil. Dan huwa fokus ta 'spezzjoni rakkomandat ibbażat fuq il-ġeometrija viżibbli; mhijiex pretensjoni li dawk il-karatteristiċi għandhom tolleranza partikolari jew li ġie fornut rapport ta' spezzjoni għal kull wieħed minnhom.



Meta tinstab kwistjoni dimensjonali, l-investigazzjoni għandha tiddistingwi bejn il-ġeometrija tal-għodda u r-rispons tal-proċess. Bidla fl-ippakkjar jew it-tkessiħ tista 'ttejjeb żona waħda filwaqt li tmexxi karatteristika oħra barra mit-tolleranza.



Kampjuni dimensjonijiet għandhom għalhekk jitkejlu taħt proċess dokumentat u ripetibbli. Kampjuni approvati, data CAD ikkontrollata bir-reviżjoni u kriterji ta 'aċċettazzjoni ċari huma meħtieġa qabel ir-rilaxx tal-produzzjoni tas-serje.



11.Inkjesti dwar Għodod u Moulding tad-Djar tad-Djar

Għal akkomodazzjoni tal-plastik komparabbli, Deep Mold tista 'tirrevedi l-ġeometrija CAD, l-approċċ tal-għodda uiffurmar ta 'injezzjonirekwiżiti. Ir-reviżjoni inizjali għandha tinkludi l-grad tal-materjal, il-kwantità tal-ordni proġettata, l-interfaces funzjonali, l-uċuħ kosmetiċi, it-tolleranzi dimensjonali u kwalunkwe restrizzjoni fuq il-pożizzjoni tal-bieb jew il-marki tal-ejector. Mudell 3D STEP u tpinġija 2D kkontrollata huma d-dokumenti tal-bidu preferuti.



Fejn huma preżenti serraturi tal-ġenb jew undercuts, ir-reviżjoni DFM għandha tidentifika l-linja tal-firda proposta, id-direzzjoni tas-slajder, il-kundizzjonijiet tal-abbozz u l-għeluq qabel ma jiġi ffinalizzat id-disinn tal-moffa. Fejn il-ġeometrija tippreżenta riskju ta 'mili, l-analiżi Moldflow tista' tappoġġja t-tqabbil ta 'alternattivi ta' gate jew runner. Ir-rakkomandazzjonijiet li jirriżultaw għandhom jiġu kkonfermati mal-klijent qabel ma tiġi rilaxxata r-reviżjoni finali tal-għodda.
